فیبر نوری به یکی از مهم‌ترین بسترهای ارتباطی برای شبکه‌های امروزی تبدیل شده است. افزایش مصرف اینترنت، توسعه مراکز داده، گسترش شبکه‌های سازمانی و نیاز به ارتباطات پرسرعت باعث شده بسیاری از مجموعه‌ها به سمت استفاده از فیبر نوری حرکت کنند.
با این حال، اجرای یک پروژه فیبر فقط به کشیدن کابل و اتصال دو سر آن محدود نمی‌شود. انتخاب نوع کابل، مسیر عبور، تعداد تارها، تجهیزات پسیو، روش اتصال، نحوه حفاظت از تارها و در نهایت تست و مستندسازی، همگی روی کیفیت و عمر شبکه تأثیر دارند.
به همین دلیل، پروژه باید از مرحله طراحی تا بهره‌برداری نهایی به شکل یکپارچه برنامه‌ریزی شود.
چرا طراحی قبل از اجرای فیبر اهمیت دارد؟
اولین مرحله هر پروژه موفق، شناخت نیاز واقعی مجموعه است. قبل از خرید کابل یا تجهیزات باید مشخص شود ارتباط میان چه نقاطی برقرار خواهد شد، فاصله مسیرها چقدر است و چه مقدار ظرفیت برای آینده مورد نیاز خواهد بود.
در یک پروژه سازمانی ممکن است فیبر بین چند ساختمان، رک، اتاق سرور یا طبقات مختلف اجرا شود. در پروژه‌های مخابراتی نیز ممکن است مسیر از مرکز توزیع تا ساختمان مشترک ادامه پیدا کند.
در این مرحله مواردی مانند نوع فیبر، تعداد تار، مسیر کابل‌کشی، نوع کانکتور، پچ پنل، ODF، محل مفصل‌ها و ظرفیت توسعه آینده باید مشخص شوند.
به همین دلیل، طراحی فیبر نوری باید قبل از اجرای فیزیکی پروژه انجام شود تا مسیر و تجهیزات بر اساس نیاز واقعی انتخاب شوند.

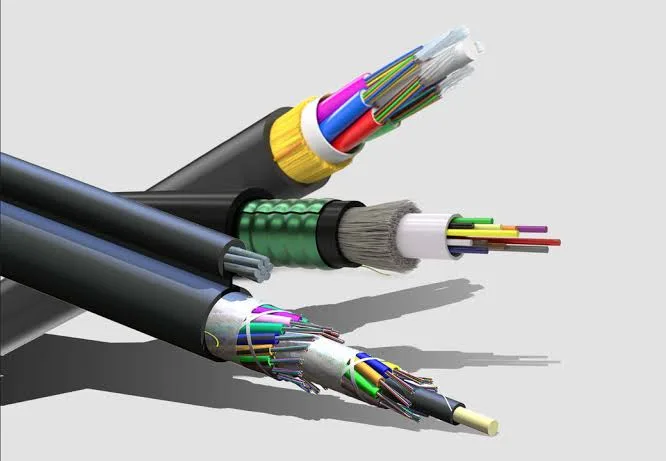

انتخاب نوع فیبر و کابل
یکی از تصمیم‌های مهم در پروژه، انتخاب نوع کابل فیبر است. فیبرهای Single Mode و Multi Mode کاربردهای متفاوتی دارند و انتخاب میان آنها باید با توجه به فاصله، تجهیزات فعال و نوع شبکه انجام شود.
در مسیرهای طولانی و ارتباطات بین ساختمان‌ها معمولاً Single Mode گزینه متداول‌تری است. در مقابل، در برخی شبکه‌های داخلی و مراکز داده ممکن است Multi Mode مورد استفاده قرار گیرد.
تعداد تارها نیز اهمیت دارد. اگر امروز فقط چهار تار مورد نیاز باشد، انتخاب کابلی با ظرفیت بالاتر می‌تواند برای توسعه آینده مفید باشد. هزینه اجرای مجدد مسیر معمولاً بسیار بیشتر از پیش‌بینی ظرفیت مناسب در مرحله اول است.
FTTH چیست و چه تفاوتی با شبکه‌های سازمانی دارد؟
FTTH مخفف Fiber To The Home است و به معماری‌ای گفته می‌شود که فیبر نوری تا محل مشترک ادامه پیدا می‌کند.
در این مدل، فیبر از شبکه توزیع اپراتور به ساختمان و در نهایت به محل استفاده مشترک می‌رسد. این فناوری یکی از روش‌های اصلی توسعه دسترسی پرسرعت به اینترنت محسوب می‌شود.
اجرای چنین شبکه‌ای نیازمند برنامه‌ریزی برای مسیر کابل، نقاط توزیع، تجهیزات پسیو، تقسیم سیگنال و تجهیزات سمت مشترک است.
برای پروژه‌هایی که هدف آنها رساندن فیبر به واحدهای مسکونی یا ساختمان‌های چند واحدی است، نصب و راه اندازی FTTH باید بر اساس معماری شبکه و شرایط ساختمان برنامه‌ریزی شود.
کابل‌کشی فیبر چه نکاتی دارد؟
فیبر نوری برخلاف کابل مسی در برابر برخی شرایط محیطی رفتار متفاوتی دارد و هنگام نصب باید محدودیت‌های مکانیکی آن رعایت شود.
کشش بیش از حد، خم شدن شدید، فشار روی کابل یا نصب نامناسب می‌تواند به فیبر آسیب بزند. حتی اگر کابل در ظاهر سالم باشد، آسیب‌های ایجادشده ممکن است در زمان تست یا بهره‌برداری خود را نشان دهند.
مسیر کابل باید تا حد امکان منظم باشد و شعاع خمش مجاز کابل رعایت شود. همچنین در مسیرهای بیرونی باید شرایط محیطی مانند رطوبت، دما، ضربه و نحوه مهار کابل در نظر گرفته شود.
استانداردها و دستورالعمل‌های سازنده نیز باید در نصب رعایت شوند. Corning تأکید می‌کند که روش نصب کابل، تجهیزات و فیوژن باید مطابق دستورالعمل سازنده و استانداردهای مربوط انجام شود.
فیوژن فیبر نوری چگونه انجام می‌شود؟
یکی از روش‌های اصلی اتصال تارهای فیبر، Fusion Splicing یا جوش فیبر با دستگاه فیوژن است. در این فرآیند، دو تار پس از آماده‌سازی و برش دقیق، در دستگاه قرار می‌گیرند و با ایجاد قوس الکتریکی به یکدیگر متصل می‌شوند.
کیفیت این اتصال اهمیت زیادی دارد؛ زیرا یک اتصال نامناسب می‌تواند باعث افزایش افت سیگنال شود.
تمیز بودن فیبر، کیفیت Cleave، تنظیم صحیح دستگاه و انتخاب برنامه مناسب برای نوع فیبر از عوامل مؤثر بر نتیجه کار هستند. Corning نیز تأکید می‌کند که آلودگی سطح فیبر هنگام فرآیند فیوژن می‌تواند باعث افزایش افت اتصال یا کاهش استحکام آن شود.

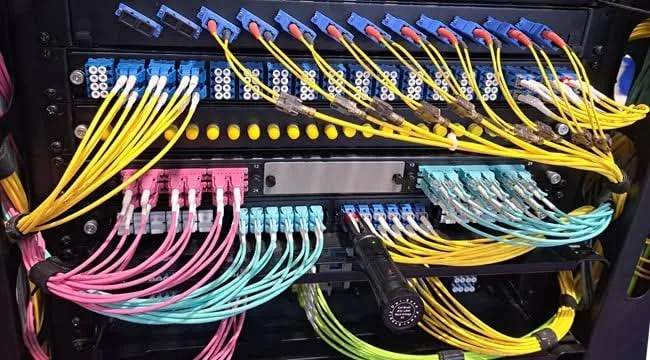

در پروژه‌های اجرایی، فیوژن فیبر نوری معمولاً در نقاطی مانند ODF، پچ پنل، مفصل‌ها و تجهیزات توزیع انجام می‌شود.
چرا تست فیبر بعد از اجرا ضروری است؟
تمام شدن کابل‌کشی به معنی پایان پروژه نیست. یک لینک ممکن است از نظر ظاهری کاملاً سالم باشد اما در داخل مسیر دچار شکستگی، خم شدید، اتصال نامناسب یا افت بیش از حد شده باشد.
به همین دلیل تست باید بخشی از فرآیند تحویل پروژه باشد.
تجهیزاتی مانند Power Meter و Light Source برای بررسی افت مسیر استفاده می‌شوند و OTDR نیز امکان بررسی مسیر فیبر و شناسایی رویدادهایی مانند اتصالات، شکستگی‌ها و نقاط دارای افت را فراهم می‌کند.
انجمن فیبر نوری (FOA) نیز تست‌هایی مانند Optical Power، Insertion Loss و OTDR را از روش‌های اصلی ارزیابی شبکه‌های فیبر معرفی می‌کند.
OTDR چه چیزی را نشان می‌دهد؟
OTDR یکی از مهم‌ترین ابزارهای عیب‌یابی لینک‌های فیبر است. این دستگاه یک پالس نوری را وارد فیبر می‌کند و با تحلیل بازتاب و پراکندگی نور، اطلاعاتی درباره مسیر ارائه می‌دهد.
با استفاده از OTDR می‌توان محل تقریبی یک شکستگی، اتصال یا رویداد غیرعادی را مشخص کرد. این قابلیت به‌خصوص در مسیرهای طولانی اهمیت زیادی دارد؛ زیرا پیدا کردن نقطه خرابی بدون ابزار تست می‌تواند بسیار زمان‌بر باشد.
با این حال، تفسیر صحیح نمودار OTDR نیز اهمیت دارد. Corning توصیه می‌کند برای ارزیابی دقیق افت اتصال در شرایط مشخص، اندازه‌گیری‌های دوطرفه OTDR مورد توجه قرار گیرد؛ زیرا اندازه‌گیری یک‌طرفه ممکن است در برخی شرایط باعث برداشت نادرست از افت یک اتصال شود.
تست و عیب‌یابی پس از بهره‌برداری
گاهی لینک در زمان تحویل پروژه کاملاً سالم است اما چند ماه بعد دچار افت یا قطعی می‌شود. در چنین شرایطی باید مشخص شود مشکل از کابل، اتصالات، پچ‌کورد، تجهیزات یا تغییرات فیزیکی مسیر است.
وجود مستندات اولیه تست بسیار کمک‌کننده است. اگر نتایج تست زمان تحویل ثبت شده باشند، می‌توان وضعیت فعلی را با شرایط اولیه مقایسه کرد.
در پروژه‌های حرفه‌ای بهتر است اطلاعات مسیر، شماره تار، نقاط اتصال، محل مفصل‌ها و نتایج تست نیز ثبت و نگهداری شوند.
برای همین، تست و عیب یابی فیبر نوری بخش مهمی از چرخه نگهداری شبکه محسوب می‌شود و نباید فقط هنگام قطعی کامل مورد استفاده قرار گیرد.
خطاهای رایج در اجرای پروژه‌های فیبر
یکی از خطاهای رایج، انتخاب کابل بدون توجه به شرایط واقعی مسیر است. ممکن است کابل از نظر تعداد تار مناسب باشد اما برای محیط نصب انتخاب مناسبی نباشد.
خطای دیگر، اجرای مسیر بدون پیش‌بینی ظرفیت توسعه است. در این حالت، شرکت ممکن است چند سال بعد مجبور شود برای افزایش ظرفیت دوباره کابل‌کشی کند.
تمیز نکردن کانکتورها، فیوژن ضعیف، رعایت نکردن شعاع خمش، نبود مستندات و تحویل پروژه بدون تست کامل نیز از مواردی هستند که می‌توانند در آینده مشکل ایجاد کنند.
چرا مستندسازی پروژه اهمیت دارد؟
یک پروژه فیبر نوری بدون مستندات مناسب، در زمان تعمیر و توسعه مشکلات زیادی ایجاد می‌کند.
باید مشخص باشد هر تار از کجا شروع شده و به کجا می‌رسد، در کدام پچ پنل قرار دارد، در چه نقاطی فیوژن شده و مسیر کابل چگونه اجرا شده است.
ثبت نتایج OTDR و سایر تست‌ها نیز ارزش زیادی دارد. این اطلاعات می‌توانند به عنوان مرجع اولیه برای عیب‌یابی‌های آینده استفاده شوند.
جمع‌بندی
اجرای یک شبکه فیبر نوری موفق مجموعه‌ای از مراحل به‌هم‌پیوسته است. پروژه باید با بررسی نیازها و طراحی مسیر آغاز شود و سپس انتخاب کابل و تجهیزات، اجرای کابل‌کشی، فیوژن، تست و مستندسازی انجام شود.
در پروژه‌های FTTH نیز همین اصول اهمیت دارند و کیفیت اجرای هر مرحله می‌تواند روی عملکرد نهایی مشترک تأثیر بگذارد.
فیوژن دقیق، رعایت اصول نصب و انجام تست‌های استاندارد باعث می‌شود مشکلات احتمالی قبل از تحویل یا در مراحل ابتدایی بهره‌برداری شناسایی شوند. از طرف دیگر، نگهداری و عیب‌یابی دوره‌ای به افزایش عمر مفید زیرساخت کمک می‌کند.
در نهایت، فیبر نوری یک زیرساخت بلندمدت است و اگر از ابتدا به شکل اصولی طراحی و اجرا شود، می‌تواند سال‌ها ظرفیت لازم برای توسعه شبکه و افزایش سرعت ارتباطات را فراهم کند.
